Circuito Impreso Amplificador 100 W Tda7293/4 - Audioproject

Descripción

Circuito impreso Amplificador 100 Watts Rms Con Tda7293 ó TDA7294 – AUDIOPROJECT

- SÓLO ENVÍOS POR MERCADO ENVÍOS -

DESCRIPCIÓN

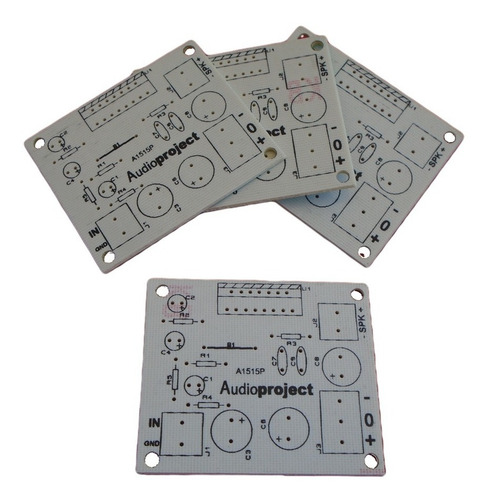

Placa de Circuito impreso para armar amplificador de 100Watts RMS con TDA7293 ó TDA7294 , en CEM blanco con serigrafía y máscara de soldadura antióxido. Diseño exclusivo Audioproject.

ESPECIFICACIONES TÉCNICAS
- Admite como componente activo: TDA7293 ó TDA7294 (NO incluídos)
- Potencia de Salida (38+38Vdc, 8 Ohm, d=10%)= 100 WRMS
- Potencia de Salida (29+29Vdc, 4 Ohm, d=10%)= 100 WRMS
- Distorsión armónica THD (5W, 1KHz)= 0,005%
- Respuesta en Frecuencia (-3dB, 1W)=20Hz-20KHz
- Impedancia de entrada = 100 Kohm
- Dimensiones de la placa = 60x50mm
NOTA : también puede utilizarse TDA7295 ó TDA7296 (menor potencia nominal y diferentes características técnicas)

TENSIONES DE ALIMENTACIÓN (para TDA7293 / TDA7294)
- Nominal para 100 WRMS , 8 Ohms = 40+40 Vdc (Transformador = 30+30Vac 4A)
- Nominal para 100 WRMS , 4 Ohms = 30+30 Vdc (Transformador = 24+24Vac 5A)
- Rango admitido de Alimentación= +/-12 Vdc a +/-40 Vdc
- Requiere Fuente Simétrica con Transformador
- NO puede utilizarse con Fuente de PC.
- NO apto para automóvil.

ESTA VERSIÓN INCLUYE

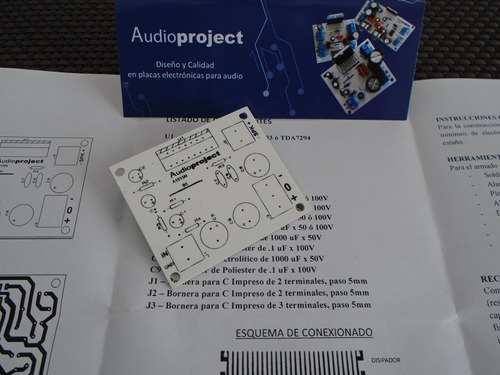

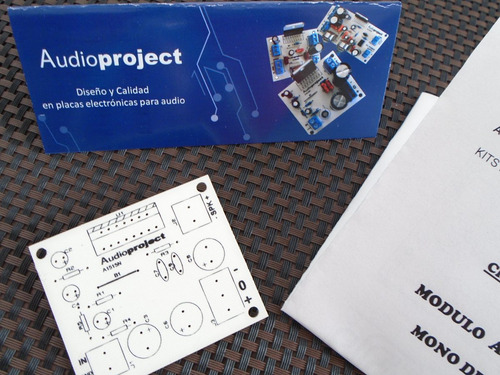

- Placa de circuito impreso , en CEM blanco (material de última tecnología!) , 60x50mm , simple faz, con serigrafía lado componentes y máscara de protección antióxido posterior y baño de flux para facilitar la soldadura.
- Hoja técnica de armado con Planos, Listado de Componentes, Diagrama de conexionado, Especificaciones técnicas y recomendaciones

NO INCLUYE
- NO incluye ningún componente ni ningún otro elemento no especificado
